كيفية قياس سمك الرقاقة أثناء عملية التخفيف؟

مرحبًا يا من هناك! كمورد لآلات تخفيف الويفر ، رأيت بشكل مباشر مدى أهمية قياس سماكة الرقاقة بدقة أثناء عملية التخفيف. في هذه المدونة ، سأشارك بعضًا من أفضل الأساليب والتقنيات لضمان حصولك على قياسات دقيقة في كل مرة.

لماذا قياس سمك الويفر مهم

قبل أن نغطس في طرق القياس ، دعنا نتحدث عن سبب أهمية قياس سمك الرقاقة أثناء الترقق. تعتبر ترقيات الرقائق خطوة مهمة في تصنيع أشباه الموصلات ، حيث إنها تساعد على تقليل الحجم الكلي للجهاز ووزن الجهاز مع تحسين أدائه. ومع ذلك ، إذا تم تخفيف الرقاقة أكثر من اللازم ، فقد يؤدي ذلك إلى الشقوق والكسور والعيوب الأخرى التي يمكن أن تهدد سلامة الجهاز. من ناحية أخرى ، إذا لم يتم تخفيف الرقاقة بما فيه الكفاية ، فقد لا تفي بالمواصفات المطلوبة ، والتي يمكن أن تؤثر أيضًا على أداء الجهاز.

من خلال قياس سمك الرقاقة أثناء عملية التخفيف ، يمكنك التأكد من أن يتم تخفيفها إلى المواصفات الصحيحة وتجنب أي عيوب محتملة. يمكن أن يساعد ذلك في تحسين العائد والجودة لأجهزة أشباه الموصلات الخاصة بك ، والتي يمكن أن توفر لك الوقت والمال في النهاية.

طرق لقياس سمك الويفر

هناك عدة طرق لقياس سمك الرقاقة أثناء عملية التخفيف ، ولكل منها مزاياها وعيوبها. فيما يلي بعض الطرق الأكثر شيوعًا:

القياس البصري

يعد القياس البصري أحد أكثر الطرق شعبية لقياس سمك الويفر. تستخدم هذه الطريقة الضوء لقياس سمك الرقاقة من خلال تحليل أنماط التداخل التي تم إنشاؤها عندما ينعكس الضوء على الأسطح العلوية والسفلية للرقاقة. القياس البصري غير الاتصال ، مما يعني أنه لا يلحق الضرر بالرقبة ، ويمكن أن يوفر قياسات عالية الدقة.

تتمثل إحدى مزايا القياس البصري في أنه يمكن استخدامه لقياس سمك كل من الرقائق الشفافة والشفوية. ومع ذلك ، قد لا يكون مناسبًا لقياس سماكة الرقاقات ذات الأسطح الخشنة أو غير المستوية ، حيث يمكن أن يؤثر ذلك على دقة القياسات.

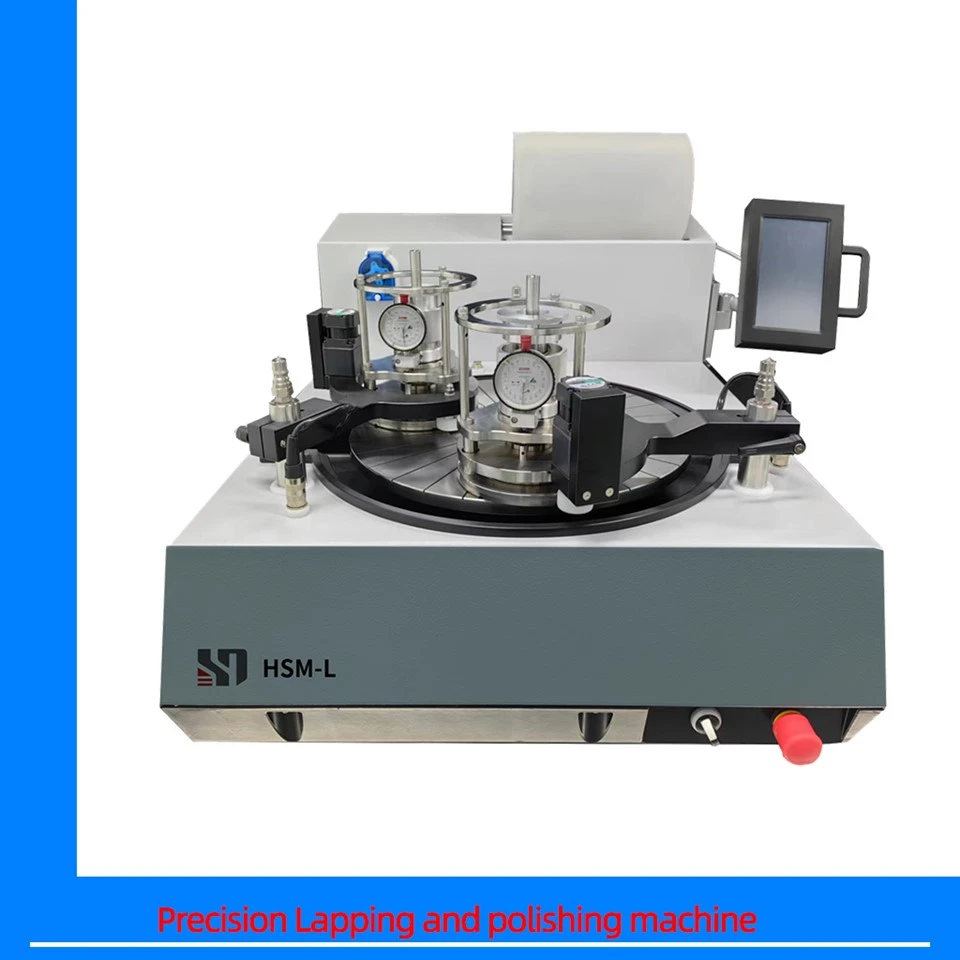

Gallium Nitride Lapping Polishing Machine Precision Lapping And Polishing Machine

قياس السعة

يعد قياس السعة طريقة شائعة أخرى لقياس سمك الويفر. تستخدم هذه الطريقة مكثف لقياس سمك الرقاقة من خلال تحليل التغيير في السعة حيث يتم تخفيف الرقاقة. قياس السعة غير الاتصال ، مما يعني أنه لا يلحق الضرر بالرقاقة ، ويمكن أن يوفر قياسات عالية الدقة.

تتمثل إحدى مزايا قياس السعة في أنه يمكن استخدامها لقياس سماكة رقائق الموصلة وغير الموصلة. ومع ذلك ، قد لا يكون مناسبًا لقياس سماكة الرقاقات ذات الأسطح الخشنة أو غير المستوية ، حيث يمكن أن يؤثر ذلك على دقة القياسات.

القياس الحالي الدوامة

يعد قياس التيار الدوامة طريقة غير اتصال لقياس سمك الرقصات الموصلة. تستخدم هذه الطريقة مجالًا كهرومغناطيسيًا للحث على التيارات الدوامة في الرقاقة ، والتي يمكن قياسها لتحديد سمك الرقاقة. قياس تيار الدوامة سريع ودقيق ، ويمكن استخدامه لقياس سمك الرقصات مع أسطح خشنة أو غير متساوية.

تتمثل إحدى مزايا القياس الحالي الدوامة في أنه يمكن استخدامه لقياس سمك الرقصات في الوقت الفعلي ، مما قد يساعد في تحسين كفاءة عملية التخفيف. ومع ذلك ، قد لا يكون مناسبًا لقياس سماكة الرقائق غير الموصلة.

القياس الميكانيكي

القياس الميكانيكي هو طريقة اتصال لقياس سمك الرقاقة. تستخدم هذه الطريقة مسبارًا أو ميكرومترًا لقياس سماكة الرقاقة جسديًا. القياس الميكانيكي بسيط وغير مكلف ، ويمكن أن يوفر قياسات دقيقة.

تتمثل إحدى مزايا القياس الميكانيكي في أنه يمكن استخدامه لقياس سماكة الرقاقات مع أسطح خشنة أو غير متساوية. ومع ذلك ، قد لا يكون مناسبًا لقياس سمك الرقصات الرقيقة أو الهشة ، لأن هذا يمكن أن يضر بالرقاقة.

اختيار طريقة القياس الصحيحة

عند اختيار طريقة القياس لعملية ترقق الرقاقة الخاصة بك ، هناك عدة عوامل يجب مراعاتها ، بما في ذلك نوع الرقاقة ، ونطاق السماكة ، وخشونة السطح ، ومتطلبات الدقة. فيما يلي بعض النصائح لمساعدتك في اختيار طريقة القياس الصحيحة:

نوع الرقاقة:فكر في نوع الرقاقة التي تتخلى عنها ، بما في ذلك المواد والتوصيل والشفافية. قد تكون بعض طرق القياس أكثر ملاءمة لأنواع معينة من الرقاقات من غيرها.
نطاق السماكة:النظر في نطاق سمك الويفر الذي ترققه. قد تكون بعض طرق القياس أكثر دقة لقياس رقائق رقيقة ، في حين أن البعض الآخر قد يكون أكثر ملاءمة لقياس رقائق سميكة.
خشونة السطح:النظر في خشونة السطح من الرقاقة التي ترققها. قد تتأثر بعض طرق القياس أكثر من خشونة السطح من غيرها.
متطلبات الدقة:النظر في متطلبات الدقة لعملية تخفيف الويفر الخاصة بك. قد تكون بعض طرق القياس أكثر دقة من غيرها ، ولكنها قد تكون أيضًا أكثر تكلفة أو تستغرق وقتًا طويلاً.

آلات ترقق الرقاقة لدينا

في شركتنا ، نقدم مجموعة من آلات تخفيف الرقاقة المصممة لتوفير قياس سمك عالية الدقة وقياس سماكة دقيقة. تم تجهيز أجهزتنا بأنظمة قياس متقدمة تستخدم طرق القياس البصرية أو السعة أو الدوامة الحالية لضمان تخفيف الرقاقات إلى المواصفات الصحيحة.

بالإضافة إلى آلات تخفيف الرقاقة لدينا ، نقدم أيضًا مجموعة منآلة اللف والتلميع الدقةوآلة تلميع الركيزة أشباه الموصلات، وآلة تلميع نيتريد غاليومالتي تم تصميمها لتوفير تلميع عالي الجودة والتشطيب للرقائق شبه الموصل.

خاتمة

يعد قياس سماكة الرقاقة أثناء عملية التخفيف أمرًا بالغ الأهمية لضمان جودة وعائد أجهزة أشباه الموصلات الخاصة بك. من خلال اختيار طريقة القياس الصحيحة واستخدام أنظمة القياس المتقدمة ، يمكنك التأكد من أن الرقاقات يتم تخفيفها على المواصفات الصحيحة وتجنب أي عيوب محتملة.

إذا كنت مهتمًا بمعرفة المزيد عن آلات تخفيف الرقاقة الخاصة بنا أو منتجاتنا الأخرى ، فالرجاء عدم التردد في الاتصال بنا. يسعدنا مناقشة احتياجاتك المحددة ومساعدتك في العثور على الحل الصحيح لعملية تصنيع أشباه الموصلات.
